如何根据频率设计LC谐振电路？工作原理是怎样的？

一、LC谐振电路的基本概念

LC谐振电路，也称为谐振电路或调谐电路，是由一个电感（L）和一个电容（C）组成的电路。这种电路可以作为电谐振器，储存电路共振时振荡的能量。LC电路既可用于产生特定频率的信号，也可用于从更复杂的信号中分离出特定频率的信号。它们是许多电子设备中的关键部件，特别是在无线电设备中，用于振荡器、滤波器、调谐器和混频器电路中。

二、LC谐振电路的工作原理

1、工作原理

LC谐振电路的基本原理基于电感和电容的储能特性。电感储存磁场能，电容储存电场能。当两者连接在一起时，电场能和磁场能会互相转化，形成振荡。

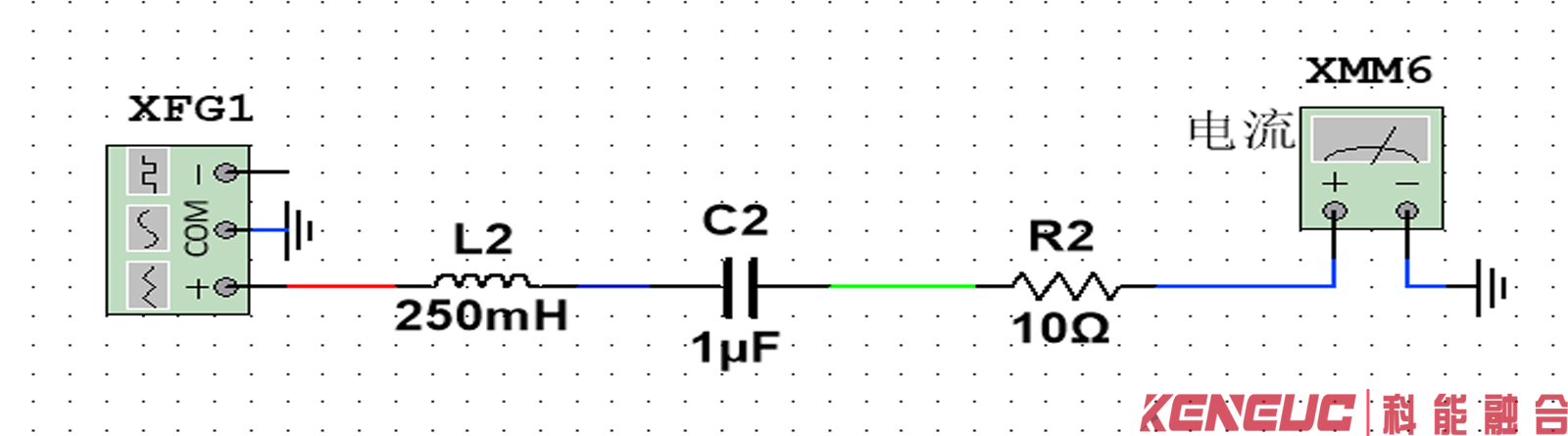

串联谐振电路

• 在串联谐振电路中，电感和电容串联连接。当电路工作在谐振频率(f_0)时，感抗和容抗相等，即(X_L = X_C)，此时电路的阻抗(Z = 0)，对外呈现短路特性，电路中的电流最大。
• 谐振频率(f_0)的计算公式为(f_0 = \frac{1}{2\pi\sqrt{LC}})，其中(L)为电感值，(C)为电容值。

并联谐振电路

• 在并联谐振电路中，电感和电容并联连接。当电路工作在谐振频率(f_0)时，电路的阻抗达到最大，且为纯阻性。
• 谐振频率同样为(f_0 = \frac{1}{2\pi\sqrt{LC}})。在谐振时，流过电容和电感的电流相位相反，总电流最小。

2、工作频率

LC谐振电路的工作频率是指电路发生谐振时的频率，即(f_0 = \frac{1}{2\pi\sqrt{LC}})。这个频率取决于电感和电容的值。当电路在谐振频率下工作时，电感和电容之间的能量交换达到最大，电路的阻抗特性也会发生变化。

三、LC谐振电路的应用

1. 无线电通信领域​
   • 射频信号产生：于无线发射设备中，LC 谐振电路作振荡器，通过调节参数产生特定频率射频载波信号，如广播电台发射机借此生成信号以搭载音频节目广播。​
   • 信号选择：在无线接收设备里，LC 谐振电路当滤波器，调谐至所需信号谐振频率，让其通过并衰减干扰信号，实现精准接收特定电台或频道信号。​
2. 音频放大器领域：在音频放大器中，经设计参数使 LC 谐振电路在音频频率范围谐振，实现电压或电流放大，提升音频输出功率与质量，用于音响、汽车音频系统等，让声音更清晰响亮。​
3. 时钟电路领域：时钟电路中，LC 谐振电路产生稳定时钟信号，以其谐振频率稳定性提供精准时间基准，像计算机主板时钟电路用此协调 CPU 等部件工作，保障数据处理准确高效。​
4. 其他领域​
   • 无线传感器网络：在无线传感器网络，LC 谐振电路助力节点间无线通信，用于信号调制解调及特定频率信号识别处理，保障传感器数据可靠传输，应用于环境监测、智能家居等。​
   • 计算机内部时钟同步：计算机内，LC 谐振电路产生的稳定时钟信号同步各芯片、模块操作，确保数据在不同部件间准确传输处理，维持系统稳定运行。​

四、LC谐振电路的设计要点

LC谐振电路的设计要点主要包括以下几个方面：

1、基本原理

LC谐振电路是由电感（L）和电容（C）组成的电路，当电路中的电感和电容满足一定条件时，会发生谐振现象。在谐振状态下，电路的阻抗最小（串联谐振）或最大（并联谐振），从而实现选频、滤波等功能。

2、元件选择

1. 电容的选择
   • 工作频率：根据振荡电路的工作频率选择电容，确保其能够满足设计要求。
   • 电容值：根据所需的频率，结合公式(f = \frac{1}{2\pi\sqrt{LC}})选择适当的电容值。
   • 稳定性和容差：考虑电容的稳定性和容差，一些应用可能需要高稳定性的电容。
   • 电压额定值：确保选取的电容的电压额定值大于振荡电路中的最大工作电压，以防止过压损坏。
   • 损耗因素：选择低损耗的电容，特别是对于高频振荡电路，以减少能量损失。
2. 电感的选择
   • 工作频率：与电容类似，电感的选择也取决于振荡电路的工作频率。
   • 电感值：根据振荡频率和所需的电感值范围选择适当的电感，电感值直接影响振荡电路的频率。
   • 电流容量：考虑振荡电路中的最大电流，选择具有足够电流容量的电感。
   • 饱和电流：了解电感的饱和电流特性，选择的电感应具有足够的饱和电流，以防止电感过载。
   • 品质因数（Q因数）：品质因数表示电感中的能量损失，选择高品质因数的电感有助于减少能量损失。

3、频率计算

LC谐振电路的谐振频率计算公式为(f = \frac{1}{2\pi\sqrt{LC}})，其中(f)为谐振频率，(L)为电感值，(C)为电容值。

4、稳定性设计

1. 确定工作频率：首先需要确定电路的工作频率，这个频率将决定电感和电容的选择范围。
2. 选择电感值：电感值直接影响LC电路的频率，在选择电感时，需要考虑电路的最大电流和饱和电流特性，以确保电感不会因为过载而失效。此外，高品质因数的电感有助于减少能量损失，提高电路效率。
3. 选择电容值：电容值的选择取决于振荡电路的工作频率，电容的稳定性和容差也是重要的考虑因素，特别是在需要高稳定性的应用中。电容的电压额定值应大于电路中的最大工作电压，以防止过压损坏。低损耗的电容对于高频振荡电路尤为重要，以减少能量损失。
4. 考虑电路设计需求：除了上述基本参数外，还需要考虑电路设计的具体需求，如成本、可获得性以及特定应用环境。在某些情况下，可能需要与供应商合作，查阅数据手册并进行测试，以确保选取的元件能够满足电路的性能要求。
5. 实验验证：在理论计算和选择元件之后，最好进行实验验证，以确认电路的实际性能是否符合设计预期。这可能涉及到构建原型电路，测量其频率响应，并根据需要调整电感和电容的值。

5、注意事项

在使用LC谐振电路时，需要注意电感和电容的选择、稳定性和温度特性、耦合和阻尼、工作电压和功耗等因素。这些因素都会影响电路的振荡性能和稳定性。因此，在设计和应用LC谐振电路时，需要仔细考虑这些因素，以确保电路能够在预期的工作条件下正常运行。

五、LC谐振电路在无线传感器网络中通常承担哪些功能

LC谐振电路在无线传感器网络中扮演着关键角色，主要承担以下几个功能：

• 无线能量传输：LC谐振电路可以用于无线能量传输，通过电磁场的耦合效应，实现能量从一个位置传递到另一个位置，从而为无线传感器提供动力。
• 无线数据通信：LC谐振电路还可以用于无线数据通信，通过改变谐振频率来编码和解码信息，实现无线传感器之间的数据交换。
• 频率选择：LC谐振电路具有良好的频率选择性，可以用来过滤掉不需要的信号，只允许特定频率的信号通过，这对于无线传感器网络中非目标信号的抑制非常重要。
• 传感器信号调制：LC谐振电路可以用来调制传感器产生的信号，使其能够通过无线方式传输。例如，无线无源温度传感器可以通过LC谐振电路的谐振频率变化来反映温度变化，然后通过无线方式传输这些信息。
• 谐振频率的测量：LC谐振电路的谐振频率可以用来测量环境参数，如温度、湿度、压力等。当这些参数发生变化时，LC谐振电路的谐振频率也会相应变化，通过测量这些变化，可以推断出环境参数的变化情况。

综上所述，LC谐振电路在无线传感器网络中的应用非常广泛，不仅可以提供能源和数据通信，还可以用于信号调制和参数测量，是无线传感器网络不可或缺的组成部分。

六、如何根据指定频率来设计LC谐振电路

1、LC谐振电路设计步骤

• 确定振荡频率
• 首先，您需要根据所需的振荡频率确定电路中的电感和电容值。振荡频率可以通过以下公式计算：
• [ f = \frac{1}{2\pi\sqrt{LC}} ]
• 其中 ( f ) 是频率，( L ) 是电感，( C ) 是电容。

2、选择电感和电容

• 根据计算得到的电感和电容值，选择合适的电感和电容。电感和电容的精度对振荡频率的稳定性有很大影响，因此需要选择具有较高精度的电感和电容。
• 电感的值可以通过计算所需振荡频率和电路中的电流负载来确定。通常情况下，可以使用铜线绕制的电感，根据所需的电感值，选择合适的线圈匝数和铜线直径。
• 电容的值则可以根据所需的电容值选择合适的电容类型和容量。需要注意的是，电容的精度对振荡频率的影响较大，因此需要选择具有较高精度的电容。

3、连接电路

• 将选择的电感和电容按照以下方式连接即可组成LC谐振电路：
• 将电感线圈连接到电源上，可以使用直流电源或者交流电源。
• 将电容连接到电感线圈上，注意电容的一端连接到电感线圈的中心，另一端连接到地。
• 将另一个电感线圈连接到电容上，同样需要注意连接方式。
• 最后，将负载电阻（如果有）连接到电感线圈上。

4、调整电路

完成电路连接后，需要根据实际需求调整电路的参数。通常情况下，需要进行以下调整：

• 调整电感值：根据实际振荡频率与计算值之间的差异，调整电感线圈的匝数或者使用多个电感线圈并联，以达到所需的振荡频率。
• 调整负载电阻：如果负载电阻过大或者过小，会导致振荡幅度不足或者振荡频率不稳定。

以上步骤是设计LC谐振电路的基本流程，具体的设计细节可能会根据实际应用场景和要求有所不同。

七、LC谐振电路的稳定性受哪些因素影响

LC谐振电路的稳定性受到多种因素的影响，主要包括：

• 品质因数（Q值）：LC谐振电路的频率稳定性与其品质因数密切相关。Q值越高，谐振回路的带宽越窄，频率变化对谐振频率的影响越小，因此稳定性越好。
• 元件参数的变化：LC谐振电路中的元件参数，如电容、电感和电阻，会因为温度、湿度、老化等因素发生变化，导致谐振频率漂移，影响稳定性。
• 电源电压的波动：电源电压的不稳定也会影响LC谐振电路的工作状态，导致频率波动，降低稳定性。
• 电磁干扰：外部电磁场的干扰可能会影响LC谐振电路中的元件，导致谐振频率偏移，从而影响稳定性。
• 电路设计：电路的设计，包括元件的选择、布局和连接方式，也会影响LC谐振电路的稳定性。合理的设计可以减少不必要的寄生效应，提高稳定性。
• 数字控制延时：在数字控制的LC谐振电路中，控制算法的实现和数字信号处理的延迟也会影响系统的稳定性。

为了提高LC谐振电路的稳定性，可以采取一些措施，如优化电路设计、选择高质量的元件、使用稳定的电源供应、减少电磁干扰等。此外，适当的控制策略和补偿机制也可以有效地提高系统的稳定性。
