电感啸叫常出现在哪些电子设备中？如何消除？

一、电感啸叫概述

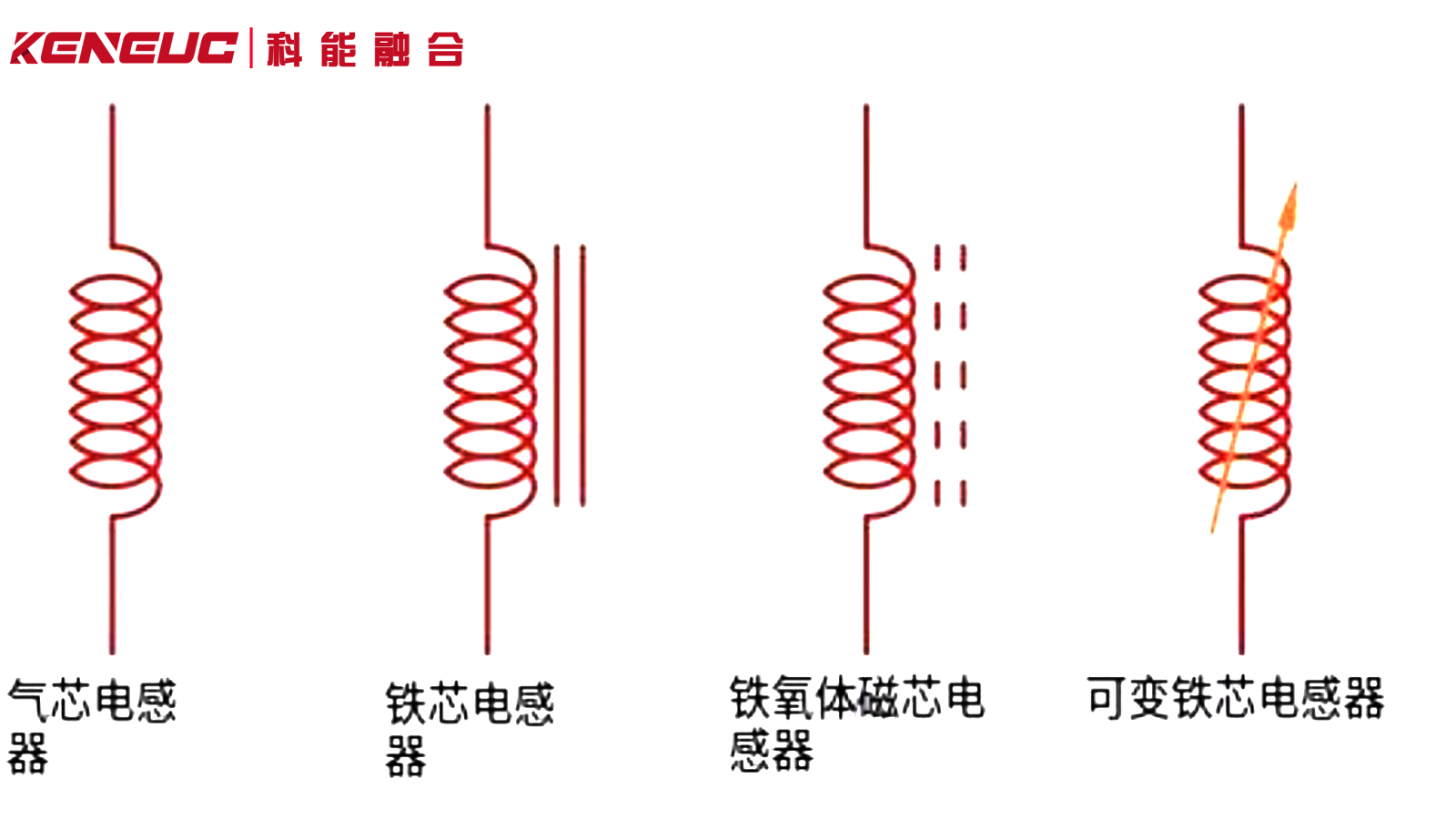

电感啸叫是指在电子设备中，电感元件由于受到交变电流的影响而产生的高频振动，进而发出尖锐的声音。这种现象不仅会影响设备的性能，还可能对使用者造成不适甚至损伤听力。电感啸叫的原因多种多样，涉及到电路设计、元件特性以及工作环境等多个方面。

1、电感啸叫的原因

电感啸叫的根本原因在于电感元件在工作过程中的振动。具体原因如下：

• 负载不稳定：当负载不稳定时，开关电源会进行自我调节，可能会降低频率或者周期性丢脉冲，导致电感啸叫。
• 感值容值不合适：不合适的感值和容值会导致电路的谐振频率落在人耳可听范围内，从而产生啸叫。
• 磁性体磁致伸缩：磁性体在交变磁场作用下会发生微小的伸缩变化，这种变化在宏观上表现为振动，进而产生啸叫。
• 磁性体磁芯磁化导致相互吸引：磁性体被外部磁场磁化时会表现出磁铁性质，与周围磁性体相互吸引，产生振动和啸叫。
• 漏磁通导致绕组振动：在无屏蔽型电感器中，漏磁通会对绕组产生作用，使绕组发生振动，从而产生啸叫。
• 噪音放大：当电感器与其他元件接触或者与基板的固有振动数一致时，会放大振动，产生啸叫。
• PCB走线不佳：PCB走线不佳会造成较大的噪声干扰，导致DC-DC转换器的开关波形紊乱，使功率电感器发生异常振动，产生啸叫。
• DC-DC转换器PWM调光：某些PWM调光方案会在人耳可听频率范围内使功率管不断开关，导致功率电感器出现啸叫。
• DC-DC转换器轻载工作模式：在轻载时，DC-DC转换器为提高转换效率降低开关频率，若降低后的频率在20kHz内，功率电感器会发生啸叫。
• 功率电感器材质和工艺问题：电感磁芯的磁致伸缩系数较大或者电感没有均匀浸渍，会导致电感啸叫放大。

2、电感啸叫的解决方法

为了解决电感啸叫问题，可以采取以下措施：

• 改变频率：调节开关频率，使其高于人耳可听范围（20Hz - 20kHz），或者降低负载电流，更换功率稍大的DC - DC转换器。
• 固定电感：通过错开固有振动数或提高振动数来降低啸叫，例如变更电感器形状、种类、布局、基板紧固等条件。
• 更换磁芯：改用铁氧体磁芯或者金属一体成型电感器，避免磁芯之间相互吸引和磁通造成绕组振动的问题。
• 加装电容：在电感周围加装电容，形成谐振电路，使电感的振荡频率偏离共振频率，从而消除电感啸叫问题。
• 加装衰减器：衰减器可以将电感啸叫的频率降低到不会对人耳造成损伤的范围。
• 电感线圈进行含浸或灌封处理：加强内部结构强度，提高抗共振能力。
• 避免电感与其他元件接触：防止电感的微小振动被放大。
• 优化PCB走线：减少噪声干扰，避免DC-DC转换器开关波形紊乱。

3、电感啸叫的常见错误和注意事项

在解决电感啸叫问题时，需要注意以下几点：

• 更换电感时要确保阻抗匹配：否则可能无法消除啸叫问题。
• 注意电感的选型：包括电感值、直流电阻、自谐振频率和额定电流等参数，确保其适合电路的工作条件。
• 避免在电感附近放置可能受漏磁通影响的磁性体：如果必须接近，应使用漏磁通较少的屏蔽型电感器，并注意放置方向。
• 在设计滤波器截止频率时，要关注LC电路的自谐振问题：避免自谐振频率在滤波频率范围内，导致滤波后纹波增大。

电感啸叫是一个常见但可以通过合适的设计和材料选择以及电子滤波来解决的问题。需要根据具体的电路和应用场景来选择适当的解决方法。

二、电感啸叫在哪些类型的电子设备中最常出现

电感啸叫通常出现在以下几种类型的电子设备中：

• 开关电源：特别是在DCDC（直流-直流）转换器中，电感啸叫较为常见。当负载较轻或电感选型不当时，开关电源可能会进入降频工作模式，导致流过电感的电流频率降至人耳可听范围内，从而产生啸叫声。
• 电源适配器：电源适配器中的电感元件在工作时也可能产生啸叫，尤其是在负载变化较大时，电感器的振动可能导致声音的产生。
• 大型功率电感器：在某些大型功率电感器中，由于其体积较大，磁芯的振动可能更加明显，因此更容易产生啸叫声。在设计时，可能需要采取特殊措施来减少这种振动。
• 音频设备：虽然不太常见，但在某些音频设备中，电感元件的振动也可能导致声音的产生，尤其是在高灵敏度的音频系统中。

为了减少或消除电感啸叫，可以采取以下措施：

• 降低负载电流或更换功率稍大的DC-DC转换器。
• 从根本上解决占空比的不稳定，确保控制环路的稳定。
• 更换电感，调节电容，以改善电路性能。
• 对电感器进行封装处理，如浸胶，以减少振动。

这些措施有助于减少电感啸叫，提高电子设备的整体性能和用户体验。

三、如何通过改变电感的材料和结构来减少电感啸叫现象

1、电感啸叫现象及其成因

电感啸叫是指在某些电子设备中，由于电感元件在交变磁场作用下发生振动而发出的声音。这种现象通常发生在开关电源中，特别是在DCDC转换器中。当周期性电流通过电感线圈时，会产生交变磁场，这个磁场又会使得电感线圈振动，从而发出声音。如果这些振动的频率落在人耳能够感知的范围内（20Hz-20kHz），就会被听到为啸叫声。

2、改变电感材料和结构减少啸叫的方法

为了减少电感啸叫现象，可以采取以下几种方法：

• 更换电感材料：使用磁致伸缩较小的金属磁性材料，这样可以减少因磁致伸缩导致的振动，从而降低啸叫。
• 优化电感结构：采用金属一体成型型电感器，这种结构可以避免因磁芯之间的磁性吸引力而产生的振动。同时，由于线圈与磁性体形成一体化，可以避免因磁通造成绕组振动的问题。
• 改善电感固定方式：通过浸入电感器后，使用真空箱排空粘合剂中的气泡以固定线圈，这样可以解决由未固定电感引起的电感噪声。
• 调整电路设计：降低负载电流可以解决电感啸叫问题，因为负载电流过大会导致功率电感器饱和，进而影响电感值和开关频率，从而引发啸叫。
• 改变电感的物理尺寸：使用较小的功率电感器可以提高固有振动数，从而降低啸叫。例如，通过变更电感器形状、种类、布局、基板紧固等条件，可以改变组件整体固有振动数。

通过上述方法，可以有效地减少电感啸叫现象，提高电子设备的性能和用户体验。

四、为什么电感尺寸会影响电感啸叫的发生

电感啸叫通常是由于电路中的电磁干扰引起的，这种现象在高频应用中尤为常见。电感尺寸对电感啸叫的发生有着直接的影响，原因如下：

• 谐振频率：电感器的物理尺寸与其内部线圈的匝数和线径有关，这些因素决定了电感器的固有谐振频率。如果电路工作在接近这个谐振频率，即使是很小的电磁干扰也可能被放大成显著的噪声。
• 寄生参数：随着电感器尺寸的减小，其寄生电容和寄生电阻也会改变。这些寄生参数与电感器的主参数相互作用，可能导致系统的谐振特性发生变化，从而影响啸叫的发生。
• 机械振动：较大的电感器更容易受到机械振动的影响，这些振动可以转化为电磁信号，进而产生噪声。此外，较大的电感器在运输和安装过程中更容易受损，损坏后可能会出现异常的电磁行为，导致啸叫。
• 温度效应：电感器的材料和结构在温度变化下可能会膨胀或收缩，这种物理变化可能会影响线圈之间的距离，从而改变电感值和谐振频率，增加啸叫的风险。

因此，为了减少电感啸叫的发生，设计工程师需要仔细考虑电感器的尺寸，并选择适当的材料和结构来优化其电磁性能和机械稳定性。同时，在实际应用中，还应该采取措施减少电磁干扰和机械振动，以及确保电感器在适宜的环境条件下工作。
