MSTP功能模型

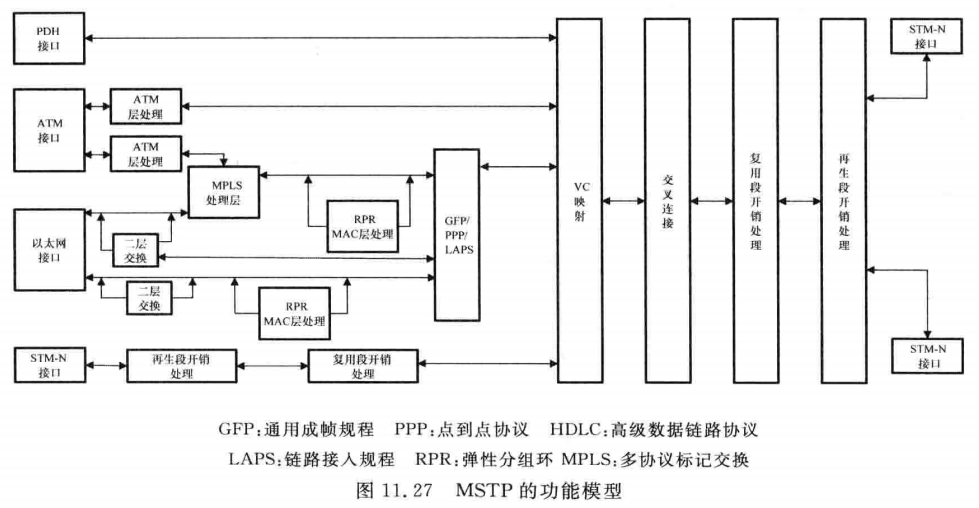

            除了具有标准的SDH处理功能外.MSTP还增加了ATM处理模块和以太网处理模块，但其核心模块仍然是基于SDH的虚容器通道。MSTP的功能模型如图11.27所示，各类业务信号首先映射进SDH的虚容器VC中，然后以VC为单位实现交叉连接等功能。能够支持的三类业务及其到VC的映射处理方法如下：

（1） TDM业务：包括传统的PDH接口和SDH接口（STM-N）。PDH信号按照传统的SDH复用映射过程映射进VC。

（2） ATM业务：ATM信号经过ATM层处理后可以直接映射进VC,也可以再经MPLS处理层和/或RPR处理层后封装成GFP或PPP/HDLC或LAPS帧，最后映射进VC。

（3） 以太网业务：可以经多种处理方式映射进VC。①以太网数据直接封装成GFP或PPP/HDLC或LAPS帧，然后映射进VC；②以太网数据经过二层交换处理后封装成GFP或PPP/HDLC或LAPS帧，然后再映射进VC；③在上述两种方式基础上增加MPLS和/或RPR层的处理功能，以提高带宽分配的灵活性和效率。
